▶1.安装前注意事项

为确保音叉密度计的测量精度与数据显示的稳定性，流经设备的介质速率应控制在每秒1米以下，同时所用管道的直径不应小于159毫米。安装位置需避开泵的直接影响，最好保持5米以上的距离。若实际操作中流速超过每秒1米，建议使用加宽管道的方法进行安装，具体而言，随着流速的每增加1米，相应增大管道直径的1.5倍。此外，为维持流体通过音叉时的层流状态，密度计前方应预留不少于600毫米的直管区域，后方不少于300毫米，保证流体在流过叉体时处于层流状态

注：流速计算公式如下：

V = Q / (1/4 * π*d²)

例：流量 15m³/h的管道，直径为80mm，此时的流速为：

V = （ 15 /（ 1/4 * 3.14 * 0.082））/ 3600= 0.55 米/秒

▶2.安装方式

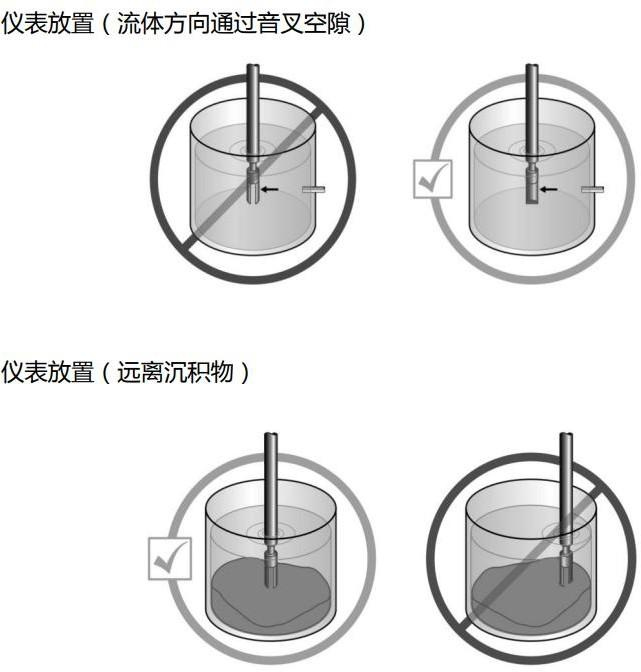

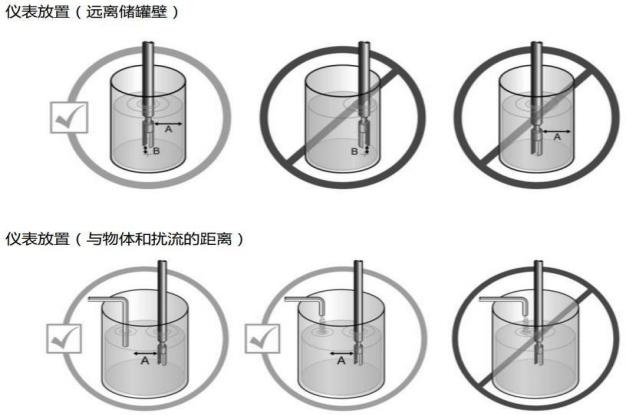

①敞口池或开口罐安装

敞开池或开口罐安装

注意：

1、敞口池或开口罐安装时，采用支架固定，音叉叉体必须在最低液面100mm以下才能有效测量。

2、池或罐中有搅拌时，需要带防护罩，防止浪涌干扰。探头应尽可能远离搅拌叶轮。

3、搅拌方式为暴气搅拌的，仪表不能应用。

4、因介质特性，部分介质在静置时会分解出气泡，气泡粘附叉体会影响测量。

5、易结晶结垢介质需定期检查探头状况，及时清洗和维护

②反应釜/密封罐体安装

密封罐安装

注意：

1、音叉叉体必须在最低液面100mm以下才能有效测量。

2、侧装时叉体需完全进入罐内，并且叉体开口方向垂直于地面，减少沉淀物或大量气泡依附叉体。

3、罐中有搅拌时，需要带防护罩，防止浪涌干扰。探头应尽可能远离搅拌叶轮。

4、搅拌方式为暴气搅拌的，仪表不能应用。

5、因介质特性，部分介质在静置时会分解出气泡，气泡粘附叉体会影响测量。

6、易结晶结垢介质需定期检查探头状况，及时清洗和维护。

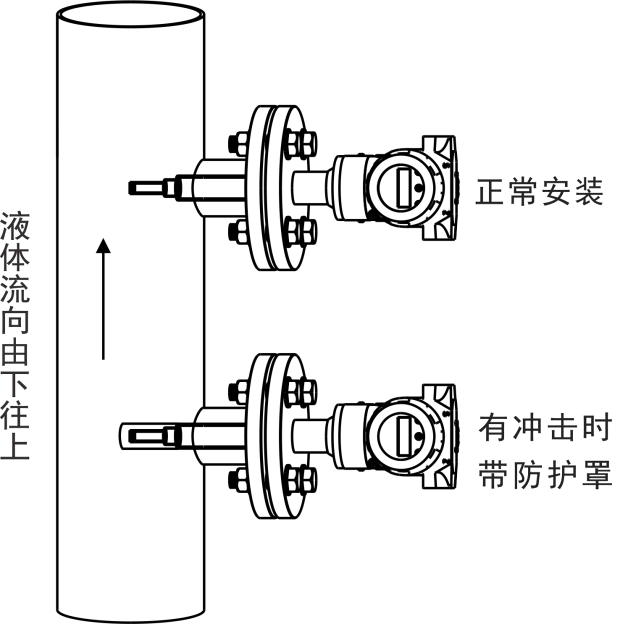

③管道安装（垂直管道）

垂直管道安装（主管道）

注意：

1、产品的叉体部分不是全封闭的。测量时管壁会对叉体产生边界效应和介质会对叉体产生黏度效应，这些效应会对传感器的测量校准产生一定的影响。

2、音叉叉体需完全伸入管道内；且叉体与对面管壁距离＞10mm。（管径无法满足时做三通扩径）

3、叉体开口方向应处于垂直方向，与水流方向平行，以避免沉淀物或气泡堆积在叉体上。

4、管径要求≥DN80；若管径＜DN80，需做扩径三通（请参考安装方式二）。

5、流速超过1m/s时，可选用带防护罩安装（无沉淀），并做扩径三通（请参考安装方式二）或旁路安装来降低流速进行测量（请参考安装方式三）。

6、流速过高会影响精度和稳定性。

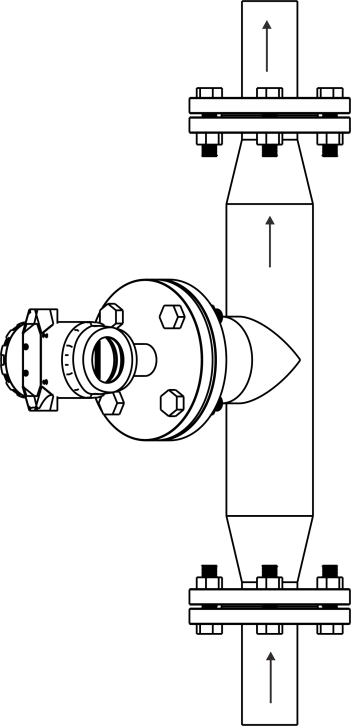

③管道安装（垂直三通）

垂直三通安装

三通安装方式事项参考垂直管道安装

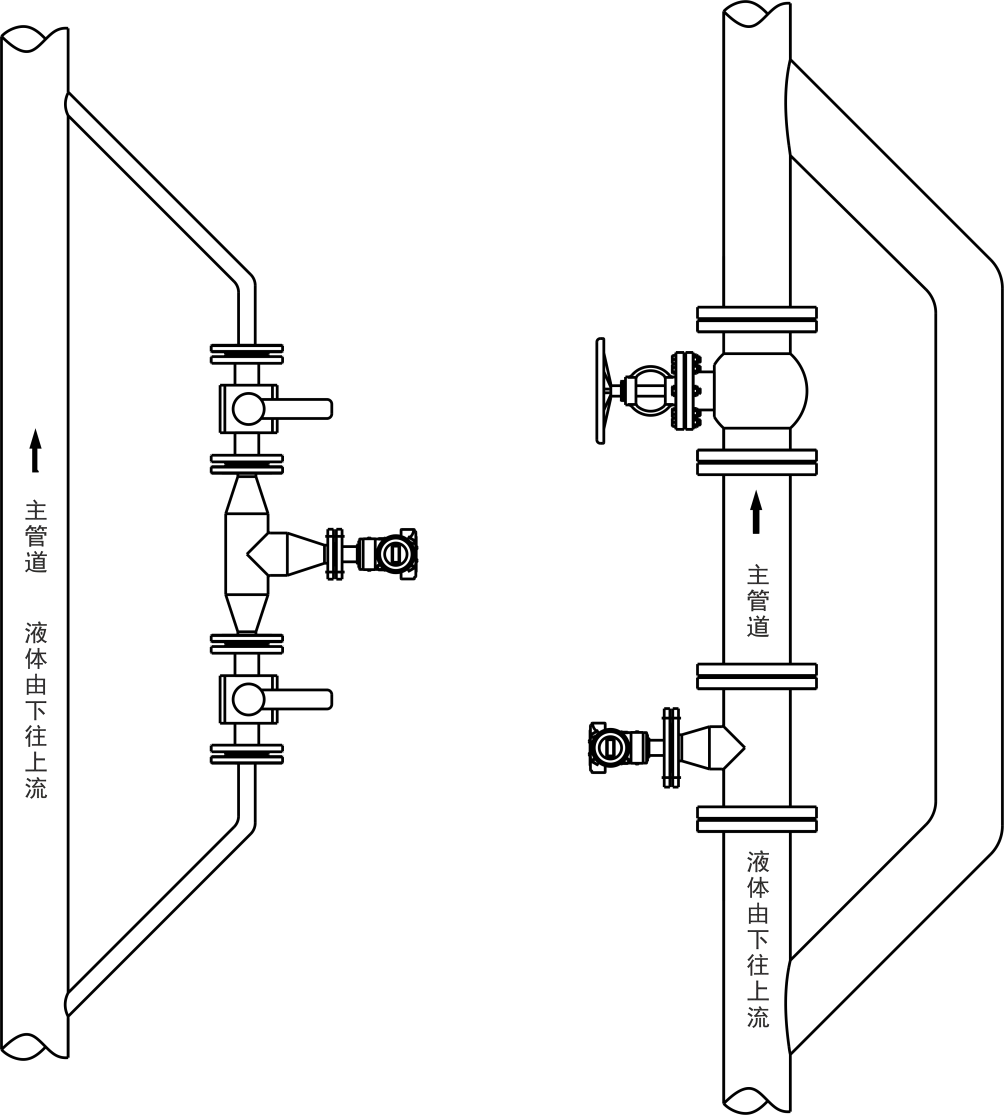

③管道安装（垂直旁通）

注意：

1、当管道流速超过1m/s时，采用旁通安装，增加旁通后主管道流速仍无法降至1m/s的，采用（旁通安装一，图一）方式。若增加旁通后主管道流速降至1m/s以下的，可采用（旁通安装二，图二）方式。

2、水平管道使用旁路安装可能造成仪表三通管道处不满液，影响测量。

3、若旁路流通不佳，需在主路增加调节阀门，增加旁路进、出口压力差，保证旁通路流通性。

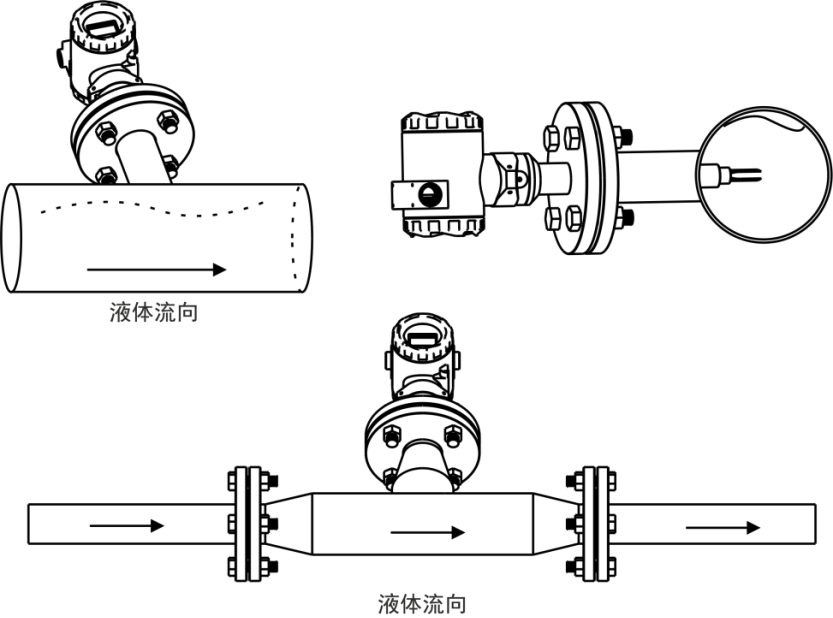

④管道安装（水平管道）

注意：

1、水平管道建议仪表侧装，音叉叉体需完全伸入管道内；且叉体与对面管壁距离＞10mm。（管径无法满足时做三通扩径）

2、管道保持满管，非满管状态，叉体必需保证在最低液位以下，叉体时刻浸没在液体中。

3、叉体开口方向与水流方向平行。

4、流速＞1m/s选用带罩安装。若条件不允许带罩时，需做扩径三通或旁路安装。

5、如因安装空间问题安装法兰不能开在管道侧面，只能开在管道顶部时，应保证叉体完全侵入液面以下（法兰下端的管道容易积气）。
